福尔卡转载|日均手术200多台|这个净化项目全过程应用BIM技术


原创: 刘欣

来源:筑医台资讯 福尔卡整理发布www.forca.com.cn


近年来,全国多处医院整体搬迁和改扩建的需求越来越多,这类医院手术室、各类ICU病房、检验科等科室均有净化需求,由于净化工程多数为交钥匙工程,一般涵盖装饰装修、暖通空调、强弱电、医气给排水以及专用设备安装等专业,这使得BIM技术提高施工效率、加强施工可控管理力度、减少反复修改的诸多优势得到充分发挥。本文以山东省千佛山医院儿科诊疗基地暨手术中心项目为例,分享该院以BIM为中心媒介,在净化工程建造全过程中应用BIM技术的心得与体会。


项目概况

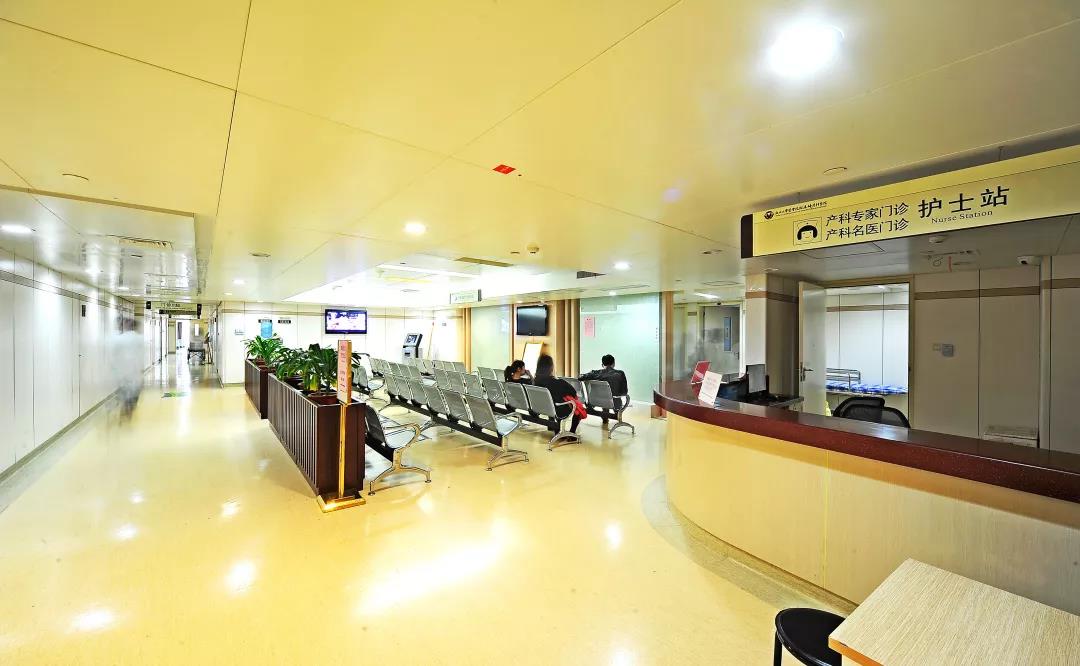

千佛山医院儿科诊疗基地暨手术中心项目2017年投入运营,总建筑面积49325㎡,建筑高度79m,其中地下2层,主楼19层,裙房5层,是一座集医技、门诊、手术、康复为一体的多功能医疗建筑,设有山东省内规模最大的手术中心。自项目竣工并投入使用后,日均手术200多台。


山东省千佛山医院儿科诊疗基地暨手术中心项目,从策划阶段,业主方就主动邀请设计、施工双方BIM团队介入,三方团队总结该院保健综合楼项目BIM应用的经验教训,进一步梳理工作流程,规范协作制度,统一信息标准。最终,在项目工期、成本、质量控制、使用感受等多方面都取得不俗的成果。


通过千佛山医院三个项目的沉淀积累,针对医疗类项目净化工程,笔者团队基于BIM打造了一套 “业主发起、多方联动、模拟先行、流水作业,协作共享”的建造全过程生产管理新模式,下面就该模式具体如何助力千佛山医院净化工程建设进行详细阐述。


1、净化工程的四大难点问题

功能单元多,专业性强,技术难度大该医院净化工程功能单元非常多,每个单元的专业性很强,技术门槛也很高。


专项设计多,各设计方工作面交叉

净化工程中,净化区域与非净化区域衔接处很容易出现设计错误。若项目前期不明确工作交界面或设计深度不够,很容易出错且协调复杂追责难,会造成设计变更。


设备安装工程难度大

净化区域有大量专用设备设施,工艺复杂且要求高,机电管线繁多,施工协调难度大,同时造成配套洞孔难以准确预留预埋。


传统图纸表达繁琐不易理解

庞大的信息分散在数量繁多的专业图纸中,容易造成信息遗漏,影响理解和决策。以上问题造成建设管理难度大,投资控制难,工期质量难以保证。



2、净化工程BIM应用的目标


基于对于高质量、高效率和主动式项目管控的追求,千佛山医院儿科诊疗基地暨手术中心项目确定BIM应用的目标如下:

提升沟通效率

BIM模型具有三维直观可视化的特性,便于理解,另外模型内含有准确的信息,以模型作为各方协调与沟通的工具,能够提升沟通、决策效率。

保证施工工期

根据在计算机里模拟预演的施工过程,需要三方团队对比找到最优的施工计划,减少变更和返工,保证施工工期。

改善项目品质

BIM整合全专业模型后碰撞检查,有利于提前发现和解决问题,改善项目品质。

责任可追溯

通过BIM记录整个建造过程中的数据,诸如设计变更、施工时间、班组、设备验收报告等,实现责任可追溯。

控制投资成本

通过BIM模拟的施工过程和模型里含有的工程量信息,及时快速获取投资数据,有效管控造价。同时减少变更、优化设计可达到节约造价的目的。

方便运维管理和升级

通过BIM记录整个建造过程中的数据,保证竣工信息资料准确,作为后续医院运维阶段的重要基础资料,运维阶段管理和以后系统升级的工作量都会大大减少。


3、BIM实施管理模式

业主、设计、施工、监理四方代表是基于BIM“四位一体”生产管理架构的主要力量,该架构以实时动态BIM模型为“生产流水线”,贯穿从设计、施工直到运维的建造全过程。

本项目由业主方牵头,联合BIM团队组织,通过建立常态化的多方设计例会制度,各方都以BIM模型作为沟通媒介进行方案讨论,由驻地深化设计师负责汇总各方意见,将设计模型逐步完善细化成为施工模型,真正实现了设计和施工的完美沟通,也推动了BIM模型在建筑生命周期中的传递。


4、BIM在净化工程中的应用体现


全专业三维模型

千佛山医院儿科诊疗基地暨手术中心项目BIM应用的范围包括:建筑、结构、幕墙、给排水、暖通、消防、强弱电、智能化和各医疗专项设计。全专业的三维模型一方面可以降低参建各方沟通成本,提升沟通效率;另一方面可以形成完整的信息,为后续一系列应用提供数据基础。


设计文件检查优化

净化区域与非净化与区域衔接处是问题多发处。BIM技术提前介入本项目,提早发现了设计图纸中的隐存问题,包括图面表达问题、专业内与专业间的碰撞问题、不符合规范要求的问题等。应用BIM技术可以摒弃简单的机器检查,利用专业人员丰富的设计施工经验,用来检查更深层次的设计问题,出具专业的预建检查报告,为设计人员提供优化与调整的依据。

净空间分析

利用BIM技术对净化机房、手术室、ICU等重点区域进行净空间分析,提前发现净空间不利区域,分析原因并进行优化,保障净高,满足功能的同时提升观感。

土建预留预埋

净化机房空调机组多,设备基础及结构预留洞定位难,手术室顶部管线与机房相连,管线穿楼板时均采用坂洞预留方式,无法实现后期开洞。

本项目利用BIM技术,预先进行了机房模拟搭建,并对全专业进行管线综合优化排布,根据管线综合后的施工图设计模型梳理墙、板的孔洞预留和预埋件布置,输出了预留孔洞的形状、尺寸、位置图纸,实现预留孔洞提前检查,规避了工期延误风险和质量隐患。

装饰面分隔论证

本项目中,四方团队对墙面、地面、天花分隔方案进行模拟、论证和优化,达到最优效果。

机电管线综合优化

净化工程中机电系统繁多,管线种类复杂,机电管线安装空间有限。采用BIM技术可以大幅度提高管线综合的效率,减少安装工程返工及材料浪费。

机电末端点位论证

本项目因提前论证净化区域内机电末端点位的位置,例如吊塔安装位置和活动范围是否合理,各医疗设备末端位置是否合理、美观等,手术室建设过程中的问题得以提前发现并解决。

复杂节点三维大样

本项目对各类构件以及连接方式通过BIM进行模拟,从而辅助理解施工,同时为加工厂商提供构件模型与所有参数信息、以及精确的材料量。

施工进度模拟

通过建立BIM模型,把施工计划、数据、现场环境、方案等纳入模型之中,运用BIM软件进行施工模拟,并基于进度管理模型和实际进度信息完成进度对比分析,基于偏差分析结果更新进度管理模型。

工程量统计

根据施工的进度分区、分专业、分阶段地进行BIM模型量统计工作,为工期进度计划、采购计划提供参考依据。

方案比选

运用三维可视化技术对设计、施工方案进行比选,提供全方位直观的方案展示,模拟出具多种方案,并分析方案的可行性,供决策者决策。


5、千佛山医院净化工程BIM技术应用的8点心得

本项目由业主方主导,统筹规划BIM在设计、施工、运维全生命周期的应用,以BIM作为有力的建设管理工具。

本项目以运营结果为导向,记录完整建设过程数据,为后期运维提供数据基础,发挥了BIM应用的最大价值。

本项目通过碰撞检查,提前发现并解决设计文件中的错漏碰缺问题,提升设计质量。

本项目对机电管线进行综合优化调整,补充设计深度,满足施工需求。

本项目模拟论证优化设备设施点位,提升使用的便捷性和安装美观性。

本项目模拟论证施工工艺工序,提升施工质量和效率,缩短工期,避免拆改造成的浪费。

本项目用三维仿真手段辅助各方沟通,减低各方理解难度,提升沟通和决策效率。

本项目快速按区域按施工进度提取工程量,限额领料,有利于及时快速获取投资数据,有效管控造价。

特别鸣谢山东同圆数字科技有限公司VDC工程咨询部副总监王晓斌对本文的支持与帮助!

本文仅代表作者个人观点,供行业同仁参考交流,不代表筑医台立场
